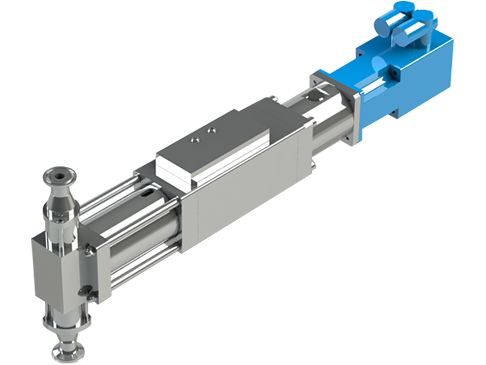

H series CV type [Servo-Motor Driven]
![H series CV type [Servo-Motor Driven]](https://unicontrols.develop-environment.tokyo/wp-content/uploads/2022/09/hcv_motor.png)
※ご購入の際には、搭載されるモーターの詳細な確認が必要です。
接液部材質
| A. ポンプヘッド | SUS316 |
| B. ロータリーバルブ | ジルコニアセラミック |
| C. スペーサ | PTFE、POM |
| D. オーリング | EPDM、FKM、シリコーン、CR、FFKM、カルレッツ®、BUNA |
| E. プランジャー | 低膨張ほうけい酸塩強化ガラス、SUS316、ジルコニアセラミック |
| F. ノズル | SUS316、POM |
| G. プランジャーシール | 外側：PTFE、UHMW-PE 内側：EPDM、FKM、シリコーン、CR、FFKM、カルレッツ® |
| H. ヘッドライナー | PTFE、POM |
※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
製品説明
0.05～20cc程度で、5,000～50,000cps程度の定量吐出に適しています。
＜特長＞
- 駆動部をサーボモーター駆動にすることで、各設定を数値化でき再設定が容易にできます
- ロータリーアクチュエータの駆動にはコンプレッサーエアが必要です
- 他装置との連動が容易であり装置全体をコーディネートする装置メーカー様には最適です
- モーター及びコントローラーをお客様でご準備することで、ご用途に合ったカスタムが容易に行えます
- ご使用国で調達が容易なモーターを選定することで、モーターや制御機器の調達不安を軽減できます
主な用途
- アルカリ電池のゲル吐出
- 各種接着剤やグリス、オイル等の潤滑剤塗布
- ケチャップ・チーズ・クリーム等の食品材料充填
- クリーム・乳液等の化粧品充填
仕様一覧
横にスライドしてご覧ください| MODEL (型式) | 外径寸法(mm)*1 | 重量(kg)*1 | 最大吐出量 (cc) | ||
| 全長 | 全幅 | 全高 | |||
| 1SR2S-□□□□ | (230) | 85 | 88 | 3.2 | ～0.05 |
| 1SR3S-□□□□ | ～0.11 | ||||
| 1SR3M-□□□□ | ～0.23 | ||||
| 1SR4M-□□□□ | ～0.40 | ||||
| 1SR5M-□□□□ | ～0.63 | ||||
| 1SR7M-□□□□ | ～1.23 | ||||
| 1SR10-□□□□ | ～2.51 | ||||
| 2SR8R-□□□□ | (280) | 91 | 94 | 4.1 | ～3.22 |
| 2SR10-□□□□ | ～5.03 | ||||
| 2SR12-□□□□ | ～7.24 | ||||
| 2SR14-□□□□ | ～9.85 | ||||
| 2SR17-□□□□ | ～14.52 | ||||
| 2SR20-□□□□ | ～20.11 | ||||
*1 モーターを除く参考寸法および重量です。
※これらの精密定量ポンプ製品は、HIBARの技術ライセンスを基に製造されています。
